Vibração ocupacional é a vibração mecânica que chega ao trabalhador durante a atividade. Ela é avaliada em duas frentes: a vibração de corpo inteiro (VCI), transmitida pelo assento ou pelo piso a quem opera escavadeiras, tratores, caminhões e ônibus, e a vibração de mãos e braços (VMB), transmitida por ferramentas como motosserras, marteletes e esmerilhadoras.
A análise começa pela avaliação preliminar, que identifica máquinas, ferramentas, tarefas e tempos de exposição. Quando ela indica exposição relevante ou não permite concluir, entra a medição com instrumento, seguindo os procedimentos da NHO 09 (VCI) e da NHO 10 (VMB), da Fundacentro. Os resultados alimentam o inventário de riscos do PGR e as demais decisões de segurança do trabalho da empresa.
Conteúdo informativo. Limites e critérios devem ser aplicados a cada caso por avaliação técnica específica, na versão vigente das normas.
Valores do Anexo I da NR-09. Em cada caso, a exposição medida é normalizada para uma jornada de referência de 8 horas.
| Aspecto | VCI · corpo inteiro | VMB · mãos e braços |
|---|---|---|
| Como chega ao corpo | Pelo assento, pelo piso ou pelos pés | Pela mão, na pega da ferramenta |
| Atividades típicas | Operador de escavadeira, trator, caminhão, ônibus, ambulância | Motosserra, martelete, esmerilhadora, roçadeira |
| Procedimento | NHO 09 | NHO 10 |
| Posição do sensor | No assento, sob o ocupante, com eixos x, y e z | Na ferramenta, junto ao ponto de contato com a mão |
| Ponderação em frequência | Wd (eixos x e y) e Wk (eixo z) | Wh |
| Parâmetros calculados | aren e VDVR (os dois devem ser avaliados) | aren |
| Nível de ação | aren 0,5 m/s² ou VDVR 9,1 m/s1,75 | aren 2,5 m/s² |
| Limite de exposição | aren 1,1 m/s² ou VDVR 21,0 m/s1,75 | aren 5 m/s² |
Aren é a aceleração resultante de exposição normalizada. VDVR é a dose de vibração resultante, mais sensível a choques e impactos, comuns em máquinas que trafegam em terreno irregular. Acima do limite de exposição, o Anexo 8 da NR-15 caracteriza a situação como insalubre em grau médio.
Reconhecimento das máquinas, ferramentas e tarefas, definição dos grupos de trabalhadores expostos e do tempo de exposição na jornada.
Sensor posicionado conforme a NHO (assento na VCI, ferramenta na VMB), com a atividade em condição real de trabalho. O conjunto de medição é verificado antes e depois das medições.
O software aplica as ponderações em frequência e calcula aren e VDVR (VCI) ou aren (VMB), com o tempo de exposição normalizado para a jornada de referência.
Resultados comparados aos níveis de ação e aos limites, com conclusão e medidas de controle, assinados por engenheiro com registro no CREA-MG.
A estrutura segue o que o Anexo 8 da NR-15 espera de um laudo técnico, e o que uma perícia costuma questionar.
O que foi avaliado, em que dias e para qual finalidade (PGR, adequação ou processo).
Máquina ou ferramenta, estado de conservação, piso ou via, jornada e tarefas do trabalhador avaliado.
Procedimento da NHO 09 ou 10, posição do sensor, ponderações e justificativa de representatividade.
Identificação do medidor e dos acelerômetros, com os certificados de calibração.
Valores de aren e VDVR (VCI) ou aren (VMB), por eixo e por exposição, com o tempo de exposição considerado.
Comparação com os níveis de ação e com os limites de exposição do Anexo I da NR-09.
Recomendações proporcionais ao resultado, para reduzir a exposição quando necessário.
Conclusão objetiva, com identificação e registro profissional do engenheiro responsável.

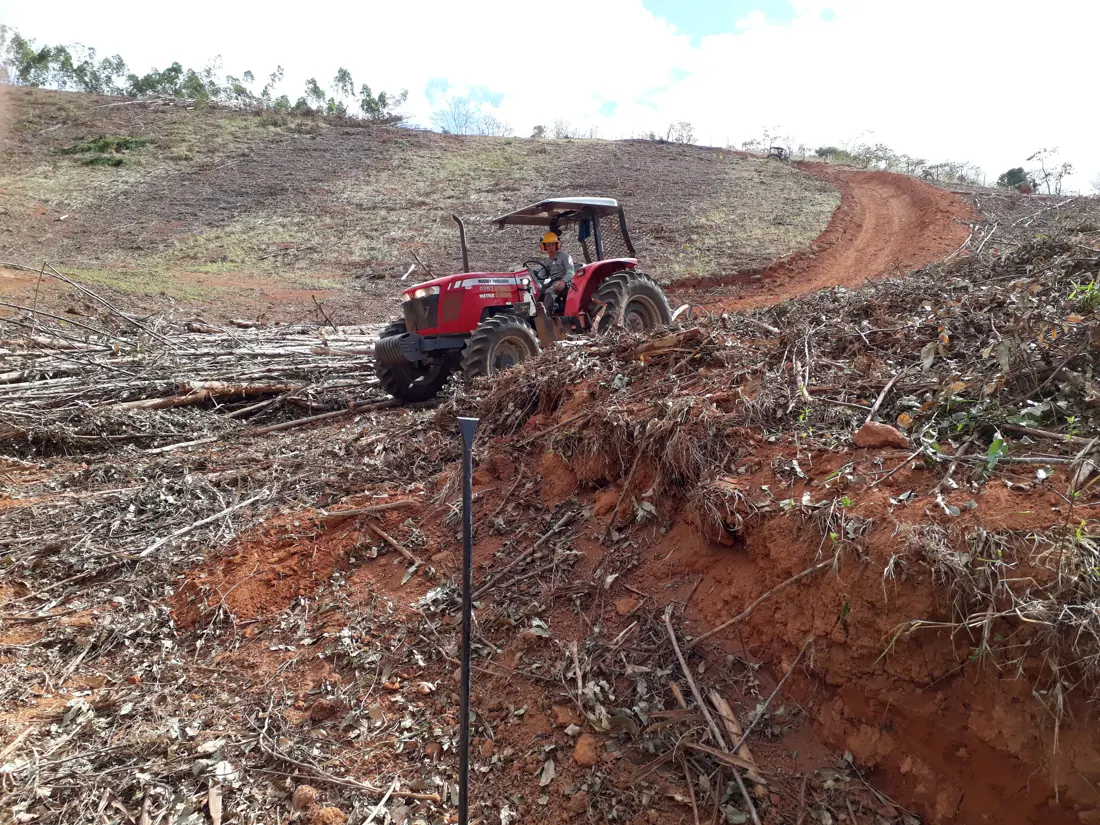

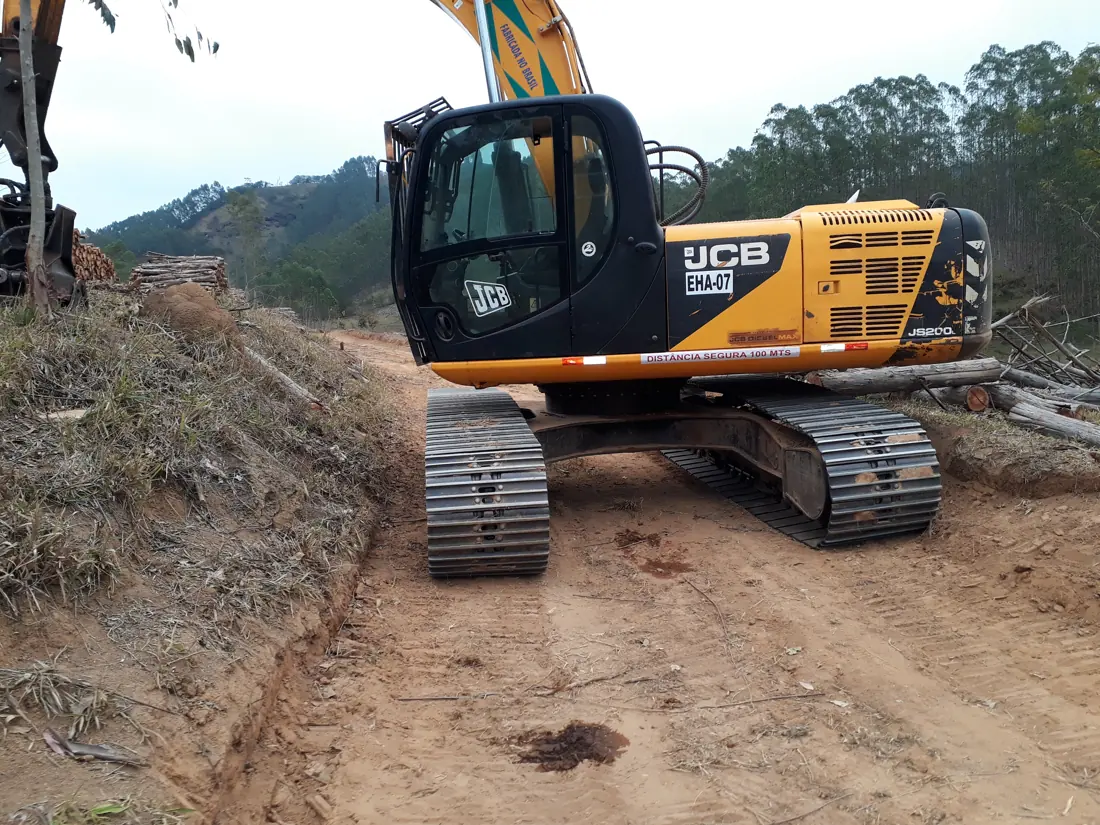

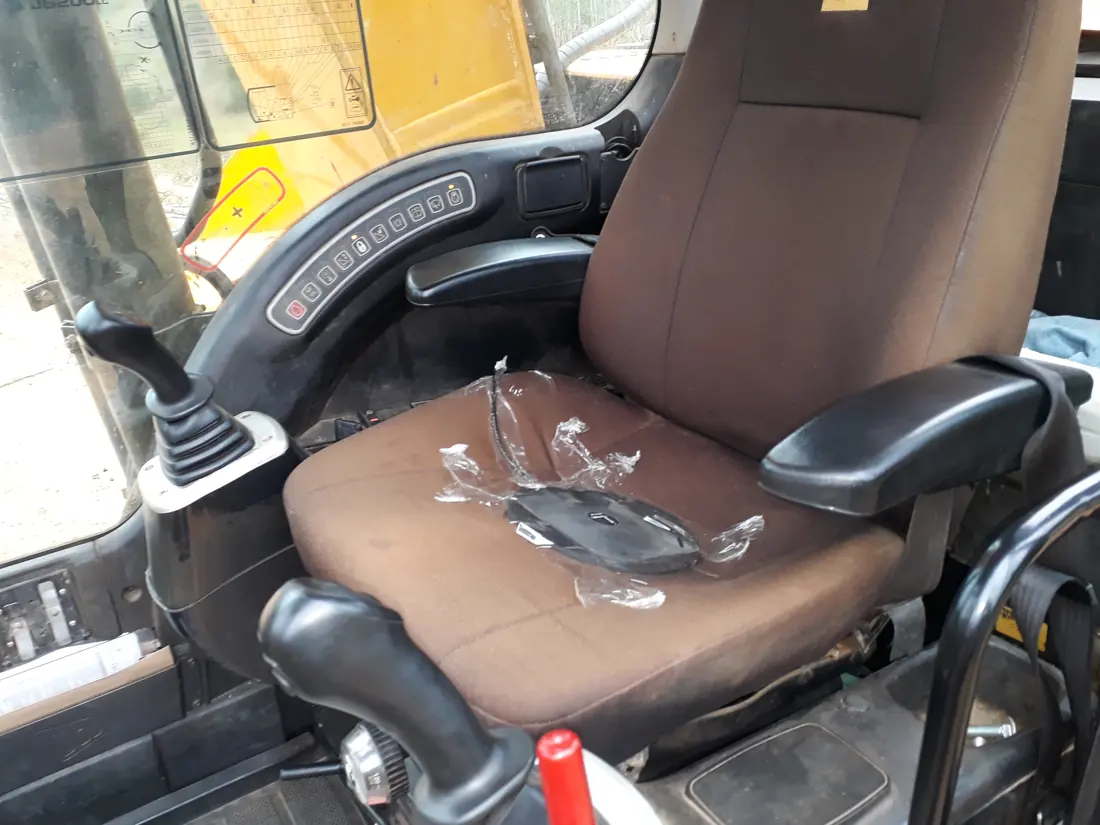

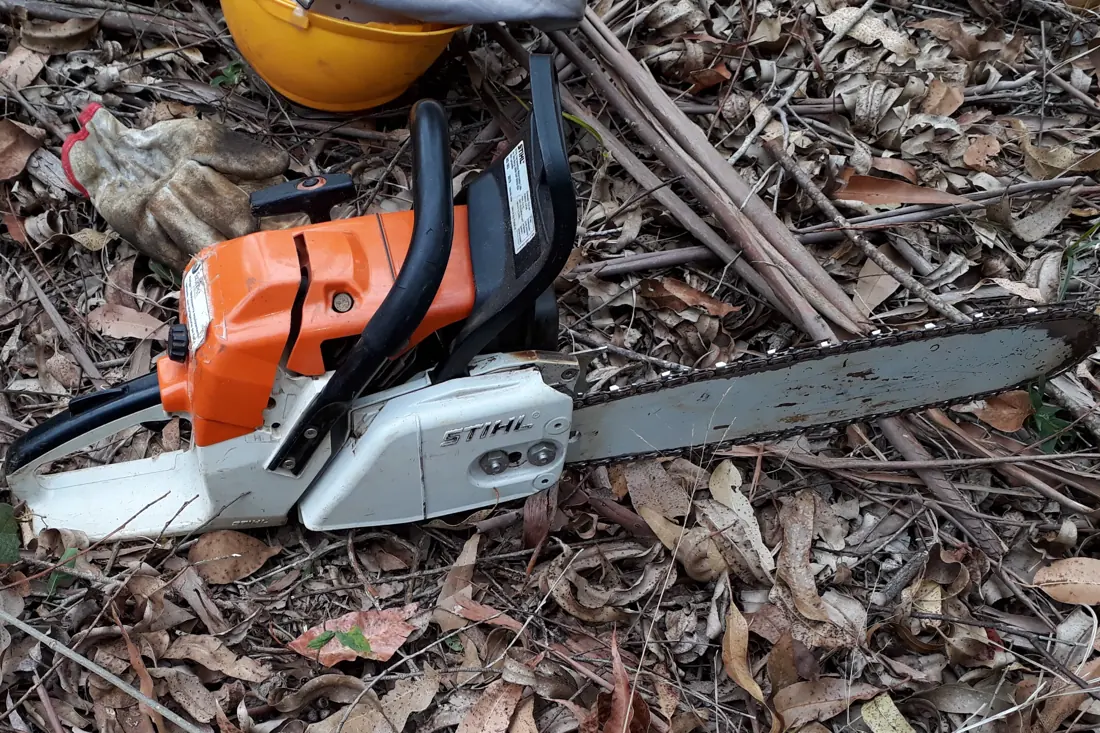

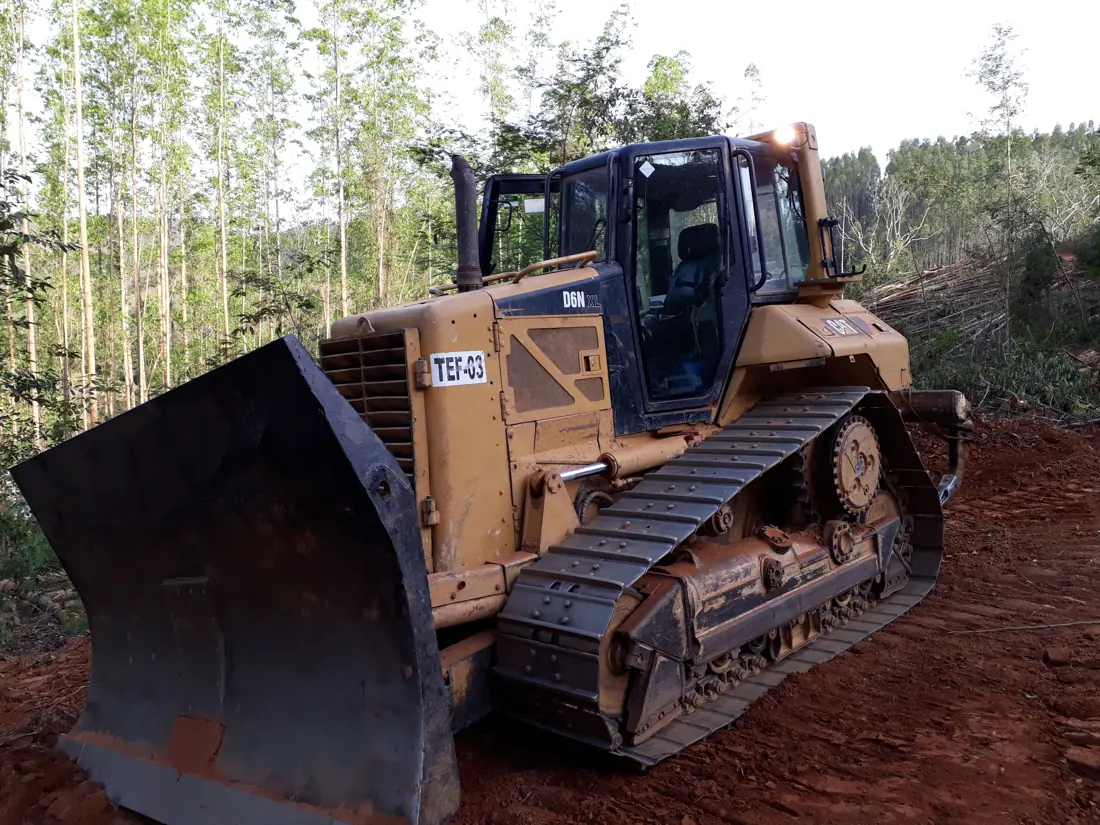

Registros de medições de campo: o sensor fica onde a vibração entra no corpo do trabalhador.

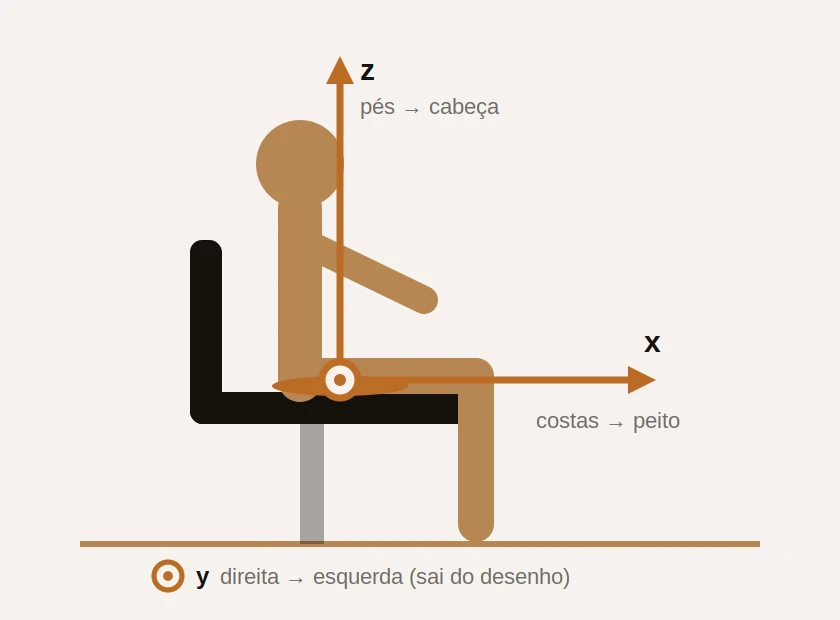

Na VCI o acelerômetro mede a vibração nos eixos x (das costas para o peito), y (da direita para a esquerda) e z (dos pés para a cabeça). Cada eixo recebe sua ponderação em frequência e, no cálculo final, o eixo de maior resultado define o aren da exposição.

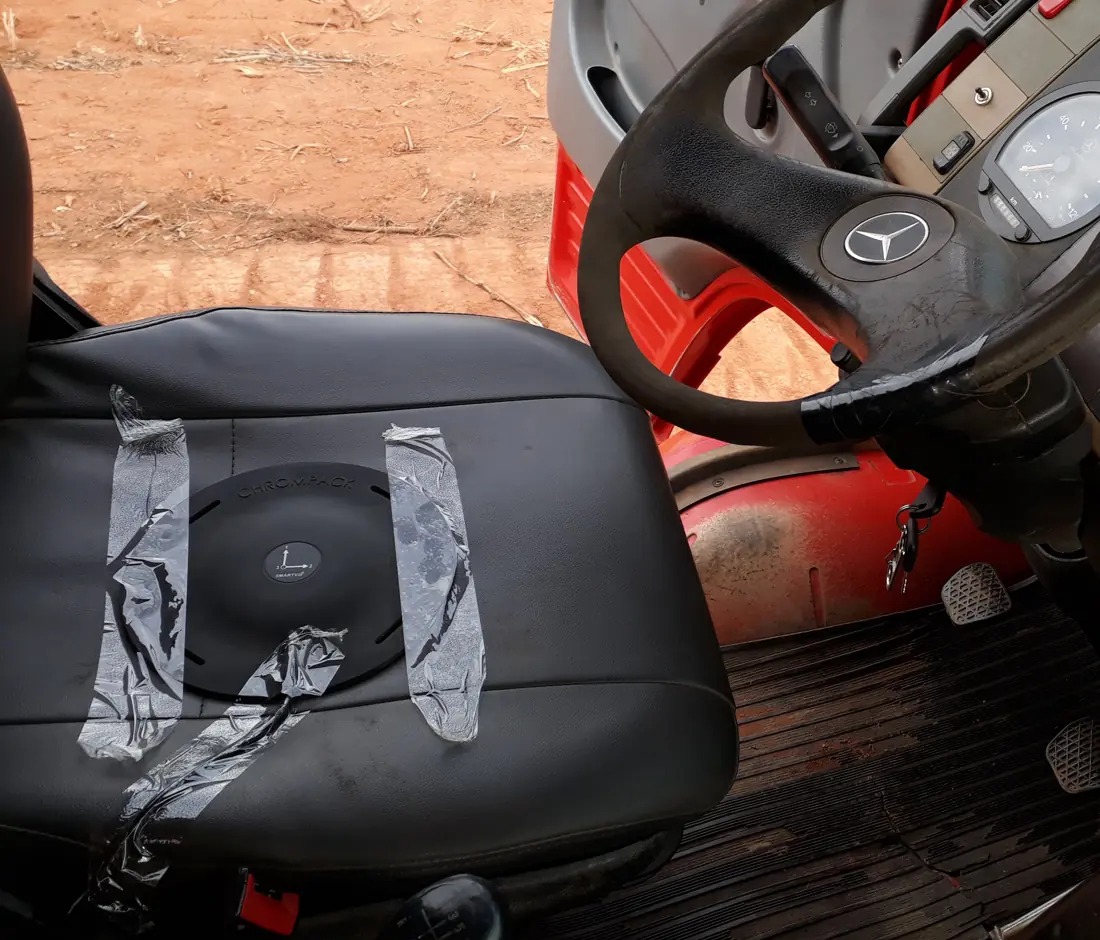

O SmartVib reconhece automaticamente o acelerômetro conectado e permite ajustar os eixos conforme o posicionamento do sensor, o que reduz erro de configuração em campo.
O que fazer depende do resultado e da operação. Estas são as frentes mais comuns.
Suspensão, pneus, assentos e amortecedores em bom estado reduzem a vibração que chega ao operador, e ferramentas desbalanceadas ou gastas vibram mais.
Conservação de estradas internas e frentes de trabalho. Em VCI, o piso irregular costuma pesar mais do que a máquina.
Organização de tarefas e rodízio para reduzir as horas diárias em condição de maior vibração.
Em novas compras ou locações, preferir máquinas e ferramentas com menor vibração declarada.
Ajuste de assento e velocidade de deslocamento, e técnica adequada de pega e uso das ferramentas.
Nova medição após mudanças relevantes, para confirmar que a exposição realmente diminuiu.
É a vibração mecânica transmitida ao trabalhador durante a atividade. Avaliam-se dois tipos: a vibração de corpo inteiro (VCI), transmitida pelo assento ou pelo piso a operadores de máquinas e motoristas, e a vibração de mãos e braços (VMB), transmitida por ferramentas manuais como motosserras e marteletes. A avaliação quantitativa segue a NHO 09 (VCI) e a NHO 10 (VMB), da Fundacentro.
Conforme o Anexo I da NR-09: para VMB, nível de ação de 2,5 m/s² e limite de exposição de 5 m/s² (aren). Para VCI, nível de ação de 0,5 m/s² (aren) ou 9,1 m/s^1,75 (VDVR), e limite de exposição de 1,1 m/s² (aren) ou 21,0 m/s^1,75 (VDVR). Na VCI, os dois parâmetros devem ser avaliados.
Aren é a aceleração resultante de exposição normalizada, que converte a exposição medida para uma jornada de referência de 8 horas. VDVR é a dose de vibração resultante, mais sensível a choques e impactos, comuns em máquinas que trafegam em terreno irregular.
Pelo Anexo 8 da NR-15, quando os limites de exposição são superados, a situação é caracterizada como insalubre em grau médio. Para a VCI, é preciso comprovar a avaliação dos dois parâmetros (aren e VDVR). O enquadramento depende de laudo técnico.
Objetivo e datas da avaliação, descrição das condições de trabalho, metodologia e procedimentos, identificação dos instrumentos com seus certificados de calibração, resultados, interpretação frente aos critérios e conclusão, com as recomendações cabíveis.
O acelerômetro triaxial é posicionado conforme a NHO: no assento, para VCI, ou na ferramenta, para VMB. A medição ocorre durante a operação real, e os dados são processados em software para obter aren e VDVR (VCI) ou aren (VMB).
